Ý nghĩa các ký hiệu trên thiết bị đo điện: Hướng dẫn cho người mới bắt đầu

Khi mới sử dụng đồng hồ đo điện hay ampe kìm, không ít người cảm thấy bối rối trước hàng loạt ký hiệu trên núm xoay, màn hình và các cổng cắm que đo. V, A, Ω, AC, DC hay biểu tượng tia sét… mỗi ký hiệu đều mang một ý nghĩa riêng, quyết định thiết bị đang đo đại lượng nào và cần thao tác ra sao. Việc hiểu đúng các ký hiệu này không chỉ giúp người mới sử dụng đồng hồ vom dễ dàng hơn mà còn hạn chế tình trạng chọn sai thang đo, đọc nhầm kết quả hoặc gây hư hỏng thiết bị. Trong bài viết này, hãy cùng tìm hiểu những ký hiệu phổ biến trên đồng hồ vom, ampe kìm và cách nhận biết chúng trong quá trình đo điện thực tế.

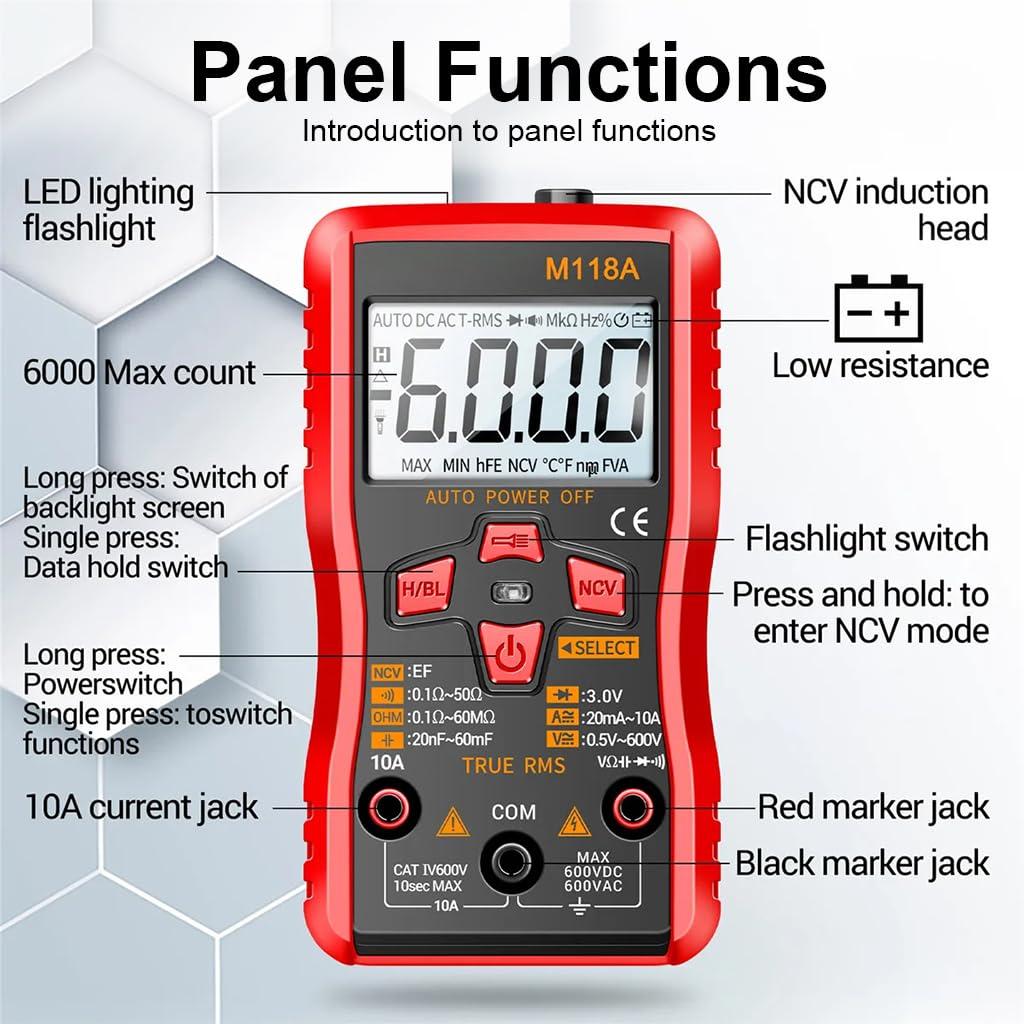

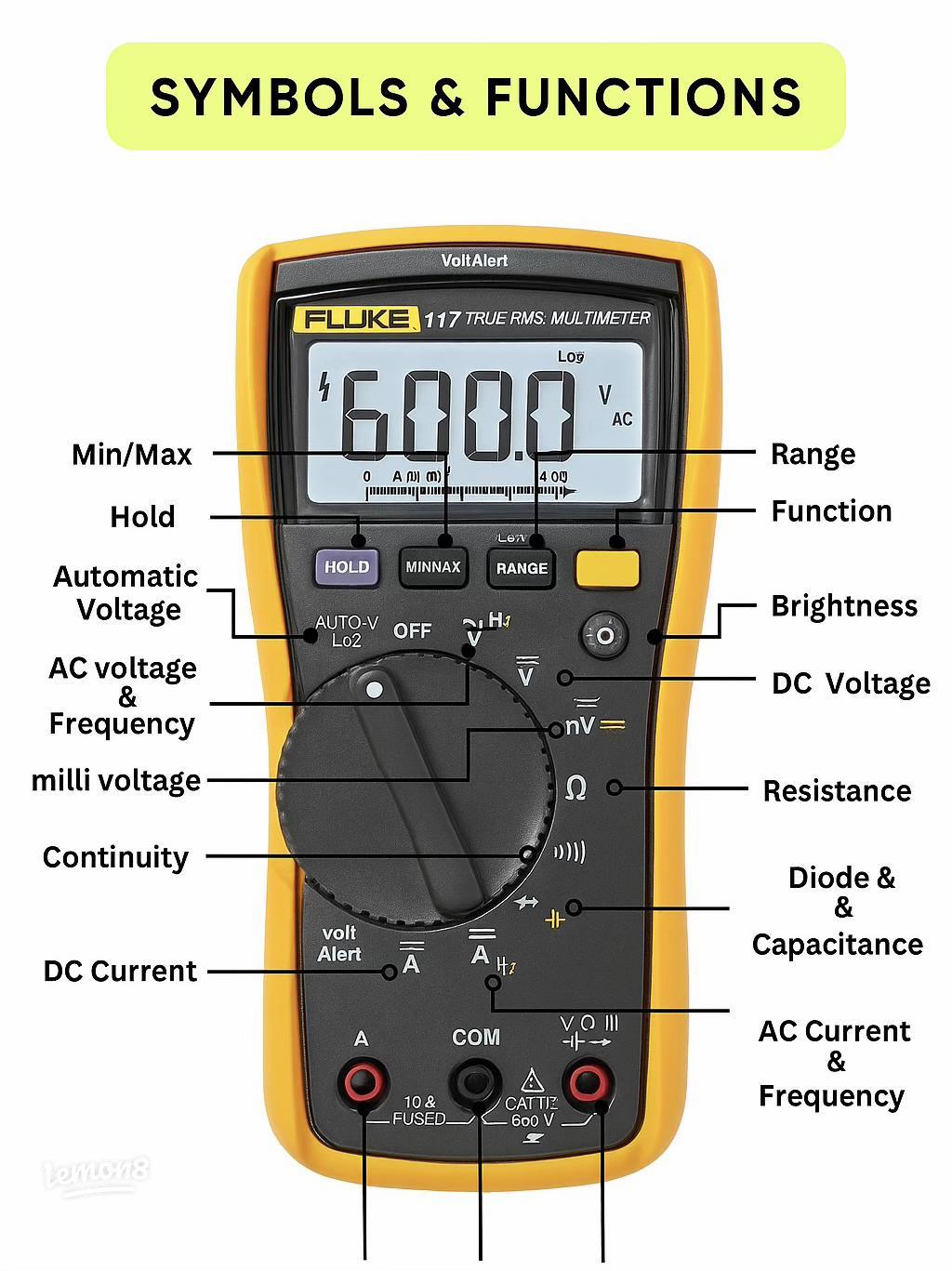

1. Các ký hiệu đo điện cơ bản trên đồng hồ đo điện

Trên thiết bị đo điện, các ký hiệu thường được bố trí quanh núm xoay hoặc trên màn hình. Mỗi ký hiệu tương ứng với một chức năng đo nhất định. Dưới đây là những ký hiệu người mới nên nhận biết trước tiên.

1.1. Ký hiệu V – Đo điện áp

V là viết tắt của Volt, đơn vị đo điện áp. Trên thiết bị đo điện, ký hiệu này thường đi kèm với dấu phân biệt dòng điện xoay chiều hoặc một chiều.

• V~: Đo điện áp xoay chiều (AC), thường dùng khi kiểm tra nguồn điện AC.

• V⎓: Đo điện áp một chiều (DC), thường dùng với pin, ắc quy và bộ nguồn DC.

• mV: Millivolt, tương đương 1/1.000 Volt, dùng để đo điện áp nhỏ.

Ví dụ, khi kiểm tra điện áp pin 1,5V, người dùng chọn thang V⎓. Khi đo nguồn điện xoay chiều, cần chọn V~ và bảo đảm thiết bị có cấp an toàn phù hợp.

1.2. Ký hiệu A – Đo cường độ dòng điện

A là ký hiệu của Ampere, đơn vị đo cường độ dòng điện. Một số thiết bị còn có các mức mA (miliampe) và µA (microampe) để đo dòng điện nhỏ hơn.

Tùy loại thiết bị, dòng điện có thể được đo bằng que đo hoặc ngàm kìm. Với đồng hồ đo điện, phép đo dòng điện thường yêu cầu mắc thiết bị nối tiếp với mạch. Với ampe kìm, người dùng kẹp quanh một dây dẫn riêng lẻ để đo dòng điện mà không cần ngắt dây.

1.3. Ký hiệu Ω – Đo điện trở

Ω (Ohm) là đơn vị đo điện trở, cho biết mức độ cản trở dòng điện của vật liệu hoặc linh kiện. Chức năng này thường được sử dụng để kiểm tra điện trở, cuộn dây, dây dẫn hoặc một số linh kiện điện tử.

Kết quả đo điện trở có thể hiển thị thêm các tiền tố:

• kΩ: Kiloohm, tương đương 1.000 Ω.

• MΩ: Megaohm, tương đương 1.000.000 Ω.

Quan trọng: Chỉ đo điện trở khi mạch đã được ngắt nguồn và tụ điện được xả an toàn. Không đo Ω trên mạch đang mang điện vì có thể làm sai kết quả hoặc gây hư hỏng thiết bị.

Lưu ý, ký hiệu đơn vị và ký hiệu chức năng có thể xuất hiện ở những vị trí khác nhau tùy từng model. Chẳng hạn, chữ V trên màn hình thể hiện đơn vị kết quả điện áp, còn vị trí V trên núm xoay cho biết người dùng đang chọn chức năng đo điện áp.

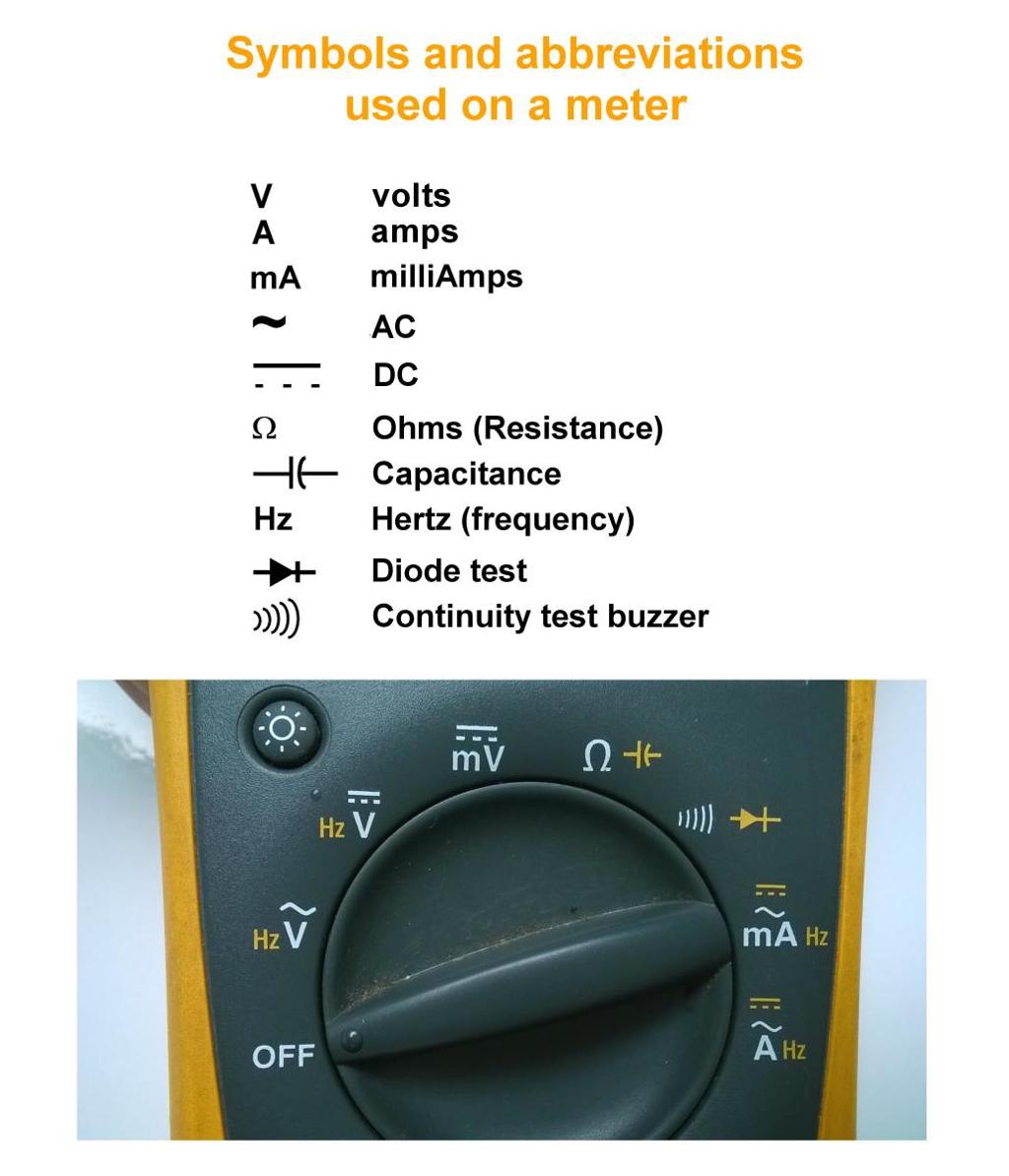

2. Ý nghĩa các ký hiệu chức năng thường gặp khác

Ngoài V, A và Ω, nhiều đồng hồ vom hiện đại còn tích hợp các chức năng hỗ trợ kiểm tra linh kiện, tần số và nhiệt độ. Những ký hiệu này đặc biệt hữu ích khi sửa chữa điện tử hoặc bảo trì thiết bị.

2.1. Biểu tượng còi – Kiểm tra thông mạch

Thường có hình loa, sóng âm hoặc biểu tượng còi. Chức năng này kiểm tra xem giữa hai điểm có đường dẫn điện hay không. Nếu điện trở đủ thấp theo ngưỡng của máy, thiết bị sẽ phát tiếng bíp. Ứng dụng: kiểm tra dây điện, cầu chì, công tắc và mối nối.

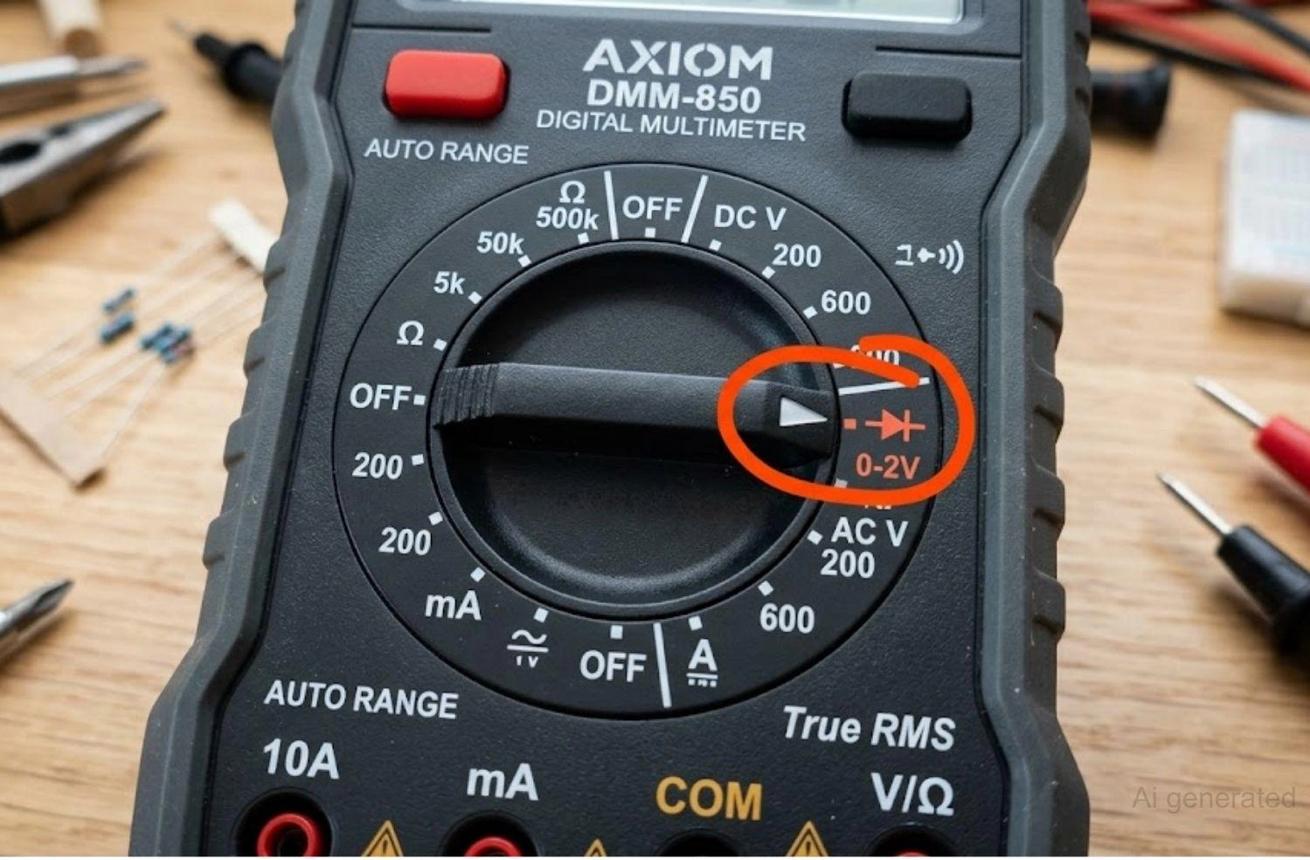

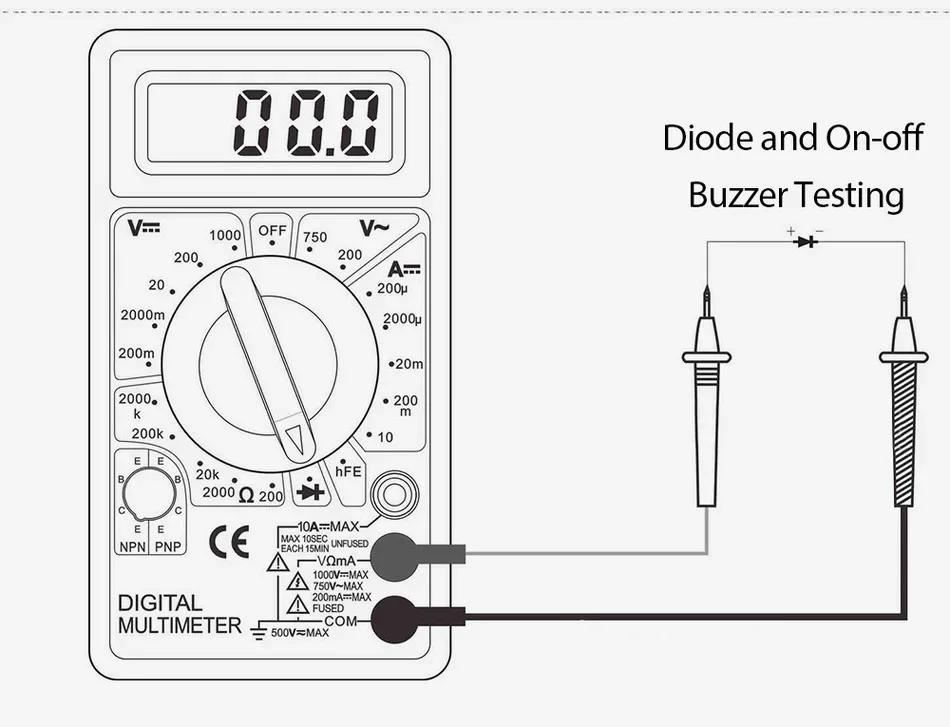

2.2. Biểu tượng diode – Kiểm tra điốt

Thường có hình mũi tên hoặc tam giác hướng vào một vạch đứng (→|). Chức năng này giúp kiểm tra đặc tính dẫn điện một chiều và điện áp thuận của diode.

Ứng dụng: kiểm tra diode chỉnh lưu, diode bảo vệ và một số linh kiện bán dẫn. Cần ngắt nguồn mạch trước khi đo.

2.3. Biểu tượng tụ điện – Đo điện dung

Ký hiệu thường có hình hai bản cực tụ điện hoặc chữ F. Chức năng này dùng để xác định điện dung của tụ, thường hiển thị theo nF, µF hoặc mF.

Ứng dụng: kiểm tra tụ điện trong mạch điện, bộ nguồn hoặc thiết bị điện. Phải ngắt nguồn và xả tụ an toàn trước khi đo.

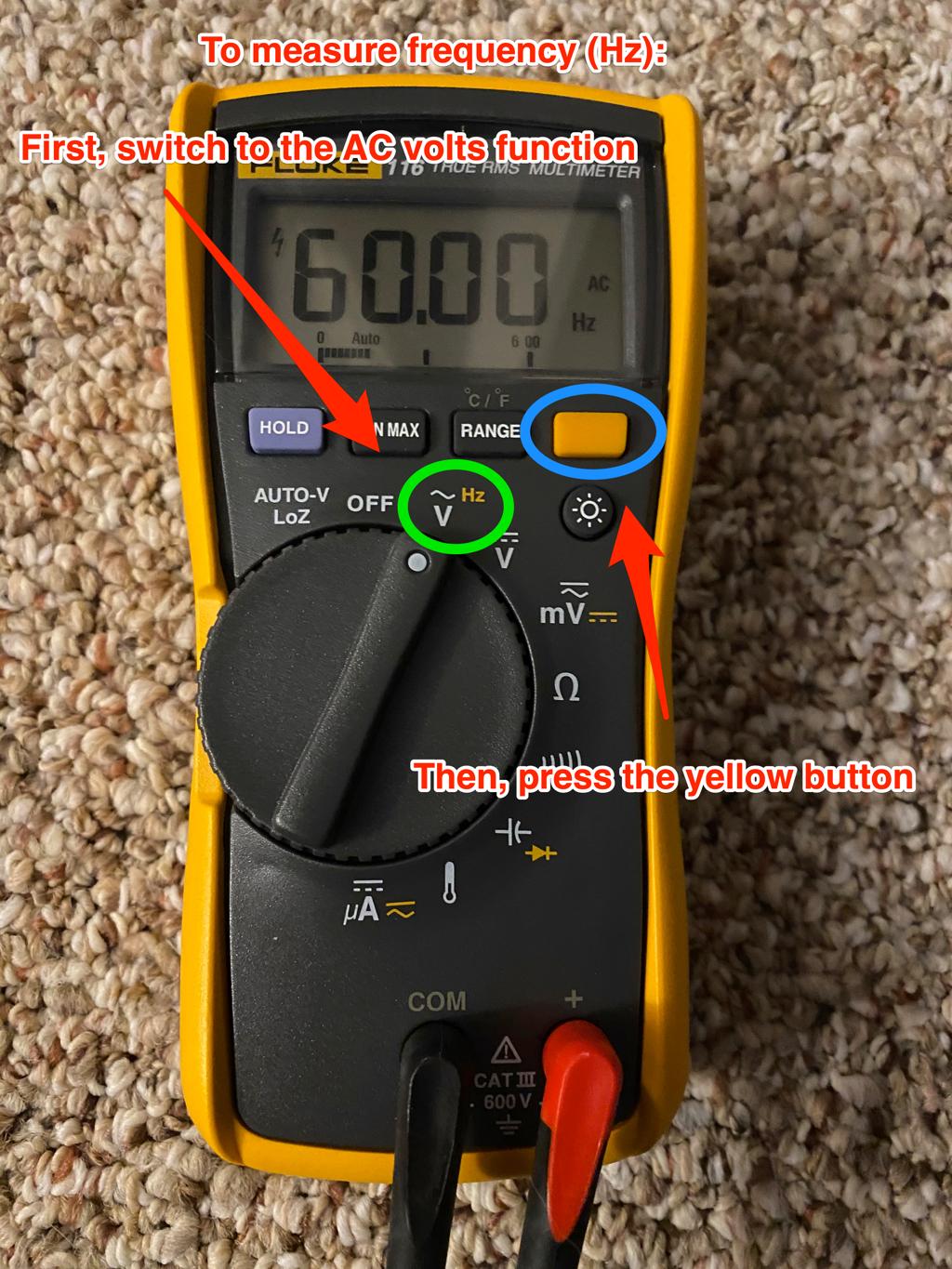

2.4. Ký hiệu Hz – Đo tần số

Hz (Hertz) là đơn vị đo số chu kỳ tín hiệu trong một giây. Chức năng này hỗ trợ kiểm tra tần số của tín hiệu điện, nguồn điện hoặc một số thiết bị điện tử.

Lưu ý: Không phải đồng hồ đo điện nào cũng có chức năng đo tần số và giới hạn đo sẽ khác nhau theo model.

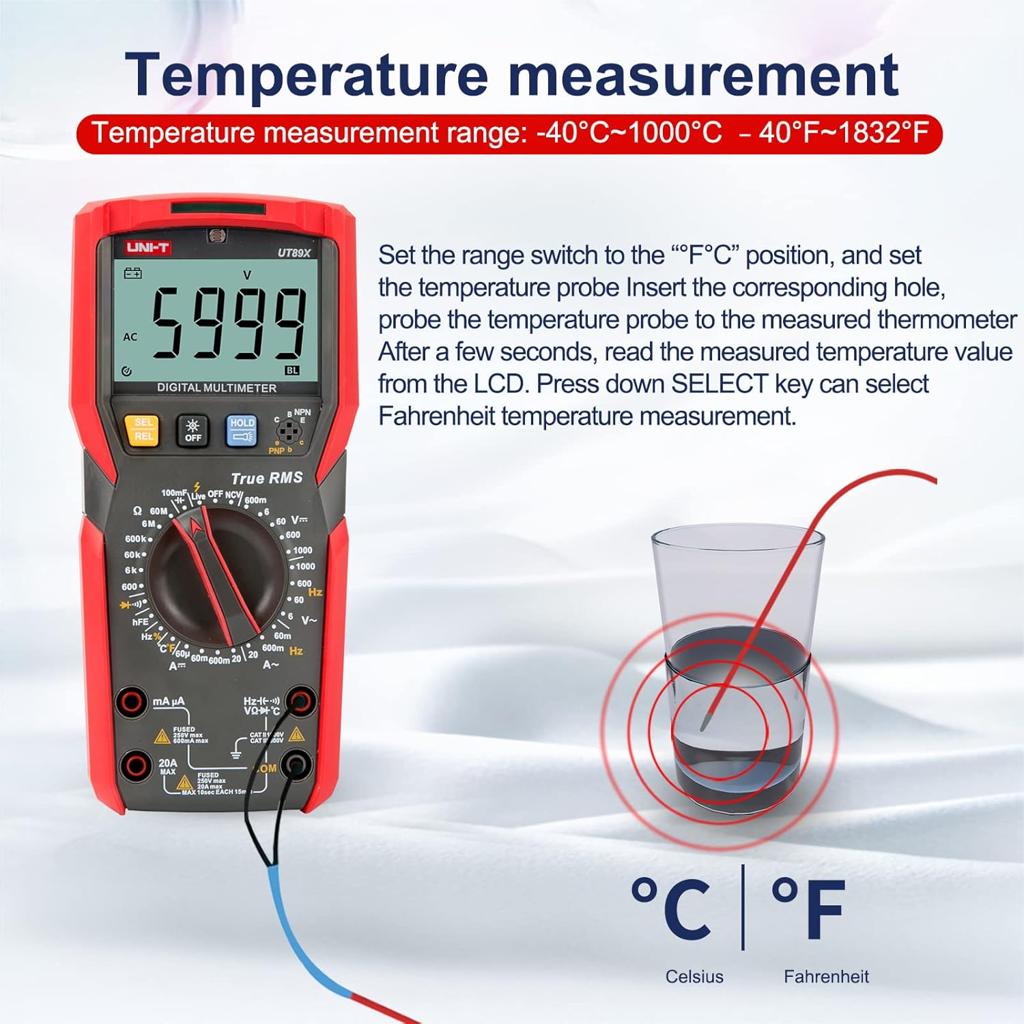

2.5. Ký hiệu °C / °F – Đo nhiệt độ

Đây là ký hiệu độ C (Celsius) và độ F (Fahrenheit). Trên các thiết bị có hỗ trợ đo nhiệt độ, chức năng này thường cần đầu dò nhiệt tương thích.

Ứng dụng: kiểm tra nhiệt độ linh kiện, động cơ hoặc một số vị trí trong hệ thống điện.

2.6. NCV – Phát hiện điện áp không tiếp xúc

NCV (Non-Contact Voltage) là chức năng phát hiện điện áp xoay chiều mà không cần tiếp xúc trực tiếp với phần dẫn điện, thường thông qua cảm biến tích hợp.

Ứng dụng: hỗ trợ nhận biết sự hiện diện của điện áp gần dây dẫn. NCV chỉ mang tính hỗ trợ, không thay thế quy trình xác minh mất điện an toàn.

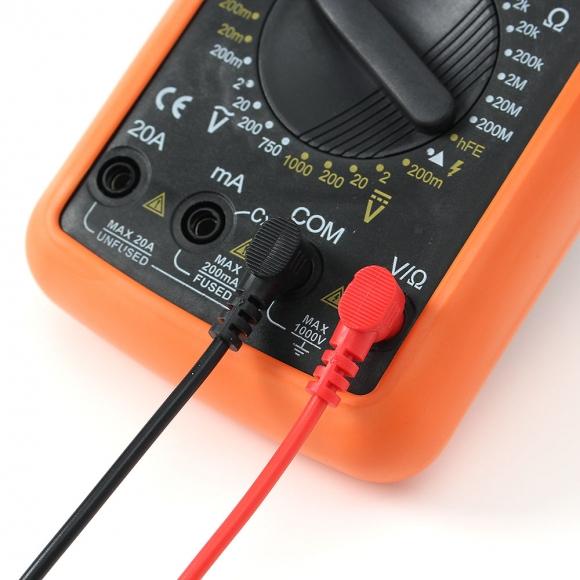

3. Ý nghĩa ký hiệu trên cổng cắm que đo

Bên cạnh núm xoay, các cổng cắm que đo cũng có ký hiệu riêng. Cắm nhầm cổng là lỗi khá phổ biến ở người mới, đặc biệt khi chuyển từ đo điện áp sang đo dòng điện.

Không phải đồng hồ nào cũng có đủ các cổng trên. Một số model chỉ có hai cổng đo, trong khi các model khác có cổng riêng cho dòng điện lớn.

Cảnh báo: Không cắm que đỏ ở cổng A hoặc mA rồi đặt hai que trực tiếp vào hai cực nguồn điện để đo điện áp. Cách mắc này có thể gây ngắn mạch, đứt cầu chì hoặc tạo ra nguy cơ mất an toàn. Luôn kiểm tra lại cổng que đo trước khi chuyển chức năng.

4. Các ký hiệu cảnh báo và hiển thị trên màn hình

Ngoài các ký hiệu đo lường, người dùng cũng nên hiểu một số thông báo xuất hiện trên màn hình LCD hoặc thân thiết bị.

Trong đó, CAT II, CAT III và CAT IV không phải là thang đo điện áp hay xếp hạng chất lượng đơn giản. Đây là phân loại an toàn theo môi trường đo, cần đọc kèm mức điện áp định mức được ghi trên thiết bị. Không nên chỉ nhìn thấy CAT III mà bỏ qua giới hạn điện áp hoặc thông số của que đo.

Ký hiệu OL cũng không phải lúc nào đồng nghĩa với thiết bị hỏng. Khi đo điện trở, chẳng hạn, OL có thể xuất hiện do điện trở vượt phạm vi đo hoặc mạch đang hở. Cần đối chiếu với chức năng đang chọn và hướng dẫn của model cụ thể.

5. Những lưu ý cho người mới khi sử dụng thiết bị đo điện

Hiểu ký hiệu là bước đầu tiên, nhưng để đo đúng và an toàn, người mới cần hình thành thói quen kiểm tra thiết bị trước mỗi phép đo.

Checklist trước khi đo điện

• Xác định đại lượng cần đo: điện áp, dòng điện hay điện trở.

• Chọn đúng AC (~) hoặc DC (⎓) nếu chức năng có phân biệt.

• Kiểm tra cổng cắm que đo, đặc biệt khi chuyển sang đo dòng điện.

• Chọn thang đo phù hợp với giới hạn của thiết bị.

• Kiểm tra tình trạng que đo, dây dẫn và vỏ máy.

• Ngắt nguồn, xả tụ an toàn trước khi đo Ω, thông mạch, diode hoặc điện dung.

Đối với người chưa có kinh nghiệm, không nên thực hành đo điện lưới đang mang điện nếu chưa được hướng dẫn về quy trình an toàn. Đặc biệt, chức năng NCV hoặc việc màn hình không hiển thị điện áp không đủ để khẳng định mạch đã mất điện hoàn toàn.

6. Kết luận

Các ký hiệu trên thiết bị đo điện giúp người dùng xác định đúng chức năng, đơn vị đo, cổng kết nối và giới hạn an toàn của thiết bị. Với người mới bắt đầu, nên ưu tiên ghi nhớ nhóm ký hiệu V, A, Ω, AC/DC, COM và VΩ trước khi tìm hiểu các chức năng nâng cao.
