Thước đo góc Niigata PRT193-150 là dụng cụ đo góc cơ khí có độ chính xác cao, được sản xuất tại Nhật Bản. Thiết bị thường được sử dụng trong gia công cơ khí, chế tạo khuôn mẫu, kiểm tra chi tiết máy và các công việc cần xác định góc nghiêng hoặc góc cắt.

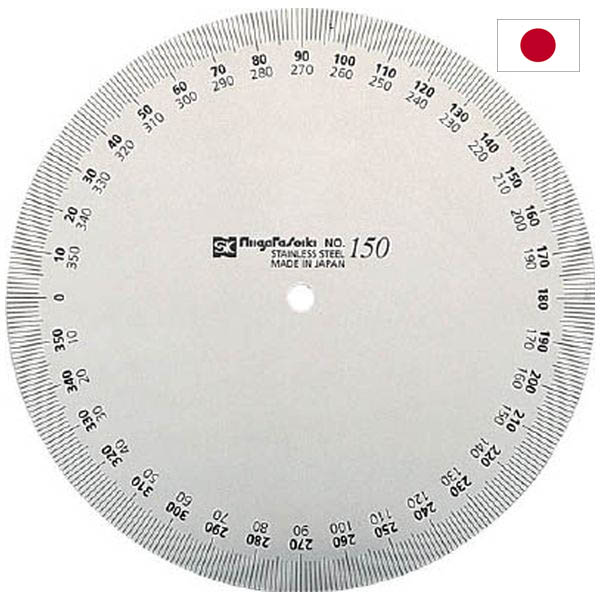

Dựa trên hình ảnh sản phẩm, đây là đĩa chia độ 360° với các vạch chia được khắc laser rõ nét, giúp người dùng dễ dàng đọc kết quả đo.
Cấu tạo của thước đo góc Niigata PRT193-150
Quan sát sản phẩm có thể thấy thước gồm các bộ phận chính:
Đĩa chia độ hình tròn được khắc các vạch chia đều quanh chu vi.
Hai hệ thang đo từ 0° đến 360° đối xứng giúp đọc góc theo hai chiều mà không cần tính toán.
Lỗ tâm ở giữa dùng để lắp với trục hoặc đồ gá khi đo.
Vạch chia mịn giúp đọc chính xác từng độ.
Được chế tạo từ thép không gỉ, chống gỉ sét và hạn chế mài mòn trong quá trình sử dụng.
Cách đọc các thang đo trên thước
Trên mặt thước có hai dãy số.
Vòng ngoài là thang đo từ 0° đến 360°, dùng để xác định góc quay theo chiều kim đồng hồ.
Vòng trong là thang đo ngược chiều, giúp người dùng đọc trực tiếp góc còn lại mà không cần lấy 360° trừ đi.
Ví dụ:
Nếu một cạnh chỉ đúng 60° trên vòng ngoài thì ở vòng trong sẽ tương ứng 300°.
Nhờ thiết kế này, người dùng có thể đọc góc theo cả hai hướng rất thuận tiện.

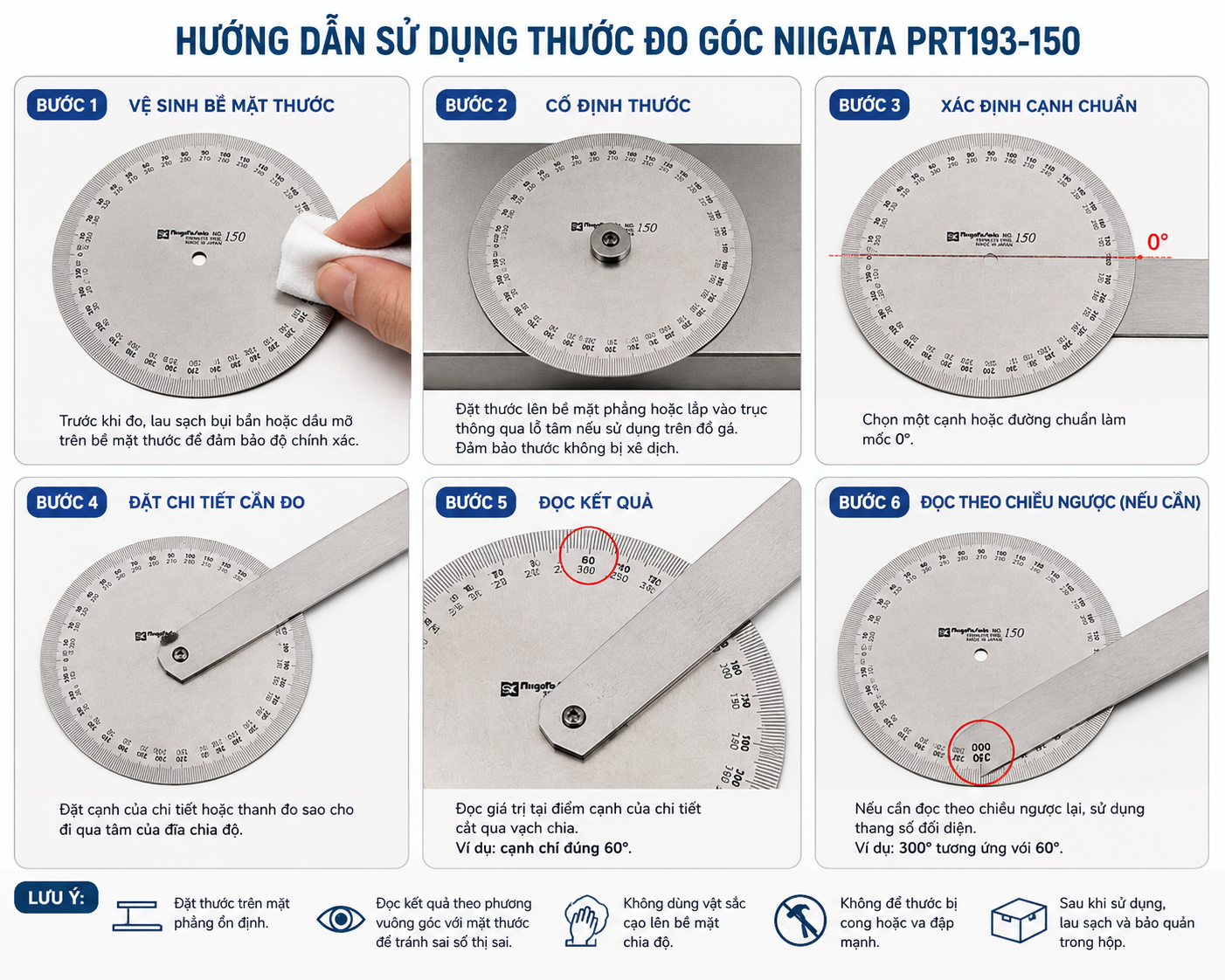

Hướng dẫn sử dụng thước đo góc Niigata PRT193-150
Bước 1: Vệ sinh bề mặt thước
Trước khi đo, nên lau sạch bụi bẩn hoặc dầu mỡ trên bề mặt thước để tránh ảnh hưởng đến độ chính xác.
Bước 2: Cố định thước
Đặt thước lên bề mặt phẳng hoặc lắp vào trục thông qua lỗ tâm nếu sử dụng trên đồ gá hoặc máy đo.
Đảm bảo thước không bị xê dịch trong quá trình đo.
Bước 3: Xác định cạnh chuẩn
Chọn một cạnh hoặc đường chuẩn làm mốc 0°.
Đây là cơ sở để xác định góc của chi tiết cần kiểm tra.
Bước 4: Đặt chi tiết cần đo
Đặt cạnh của chi tiết hoặc thanh đo sao cho đi qua tâm của đĩa chia độ.
Quan sát vị trí cạnh giao với vòng chia độ trên thước.
Bước 5: Đọc kết quả
Đọc giá trị tại điểm cạnh của chi tiết cắt qua vạch chia.
Ví dụ:
Cạnh chỉ đúng 45° thì góc của chi tiết là 45°.
Nếu cần đọc theo chiều ngược lại, sử dụng thang số đối diện mà không cần tính toán lại.
Một số lưu ý khi sử dụng
Để đảm bảo độ chính xác, bạn nên:
Đặt thước trên mặt phẳng ổn định.
Không để thước bị cong hoặc va đập mạnh.
Đọc kết quả theo phương vuông góc với mặt thước để tránh sai số thị sai.
Không dùng vật sắc cạo lên bề mặt chia độ.
Sau khi sử dụng nên lau sạch và bảo quản trong hộp để tránh bụi và độ ẩm.
Ứng dụng của thước đo góc Niigata PRT193-150
Thước được sử dụng rộng rãi trong nhiều lĩnh vực như:
Kiểm tra góc của chi tiết gia công cơ khí.
Đo góc dao cắt, dao tiện.
Kiểm tra góc nghiêng của đồ gá và khuôn mẫu.
Căn chỉnh thiết bị trong quá trình lắp ráp.
Đo góc trong nghiên cứu, đào tạo và phòng thí nghiệm.
Kết luận
Thước đo góc Niigata PRT193-150 có cấu tạo đơn giản nhưng mang lại độ chính xác cao nhờ hệ thống vạch chia rõ ràng và hai thang đo thuận – nghịch. Chỉ cần xác định đúng điểm chuẩn, đặt chi tiết đúng vị trí và đọc giá trị tại vạch chia, người dùng có thể nhanh chóng xác định góc của chi tiết mà không cần tính toán phức tạp.
